智能全自動變頻給水設備工作原理

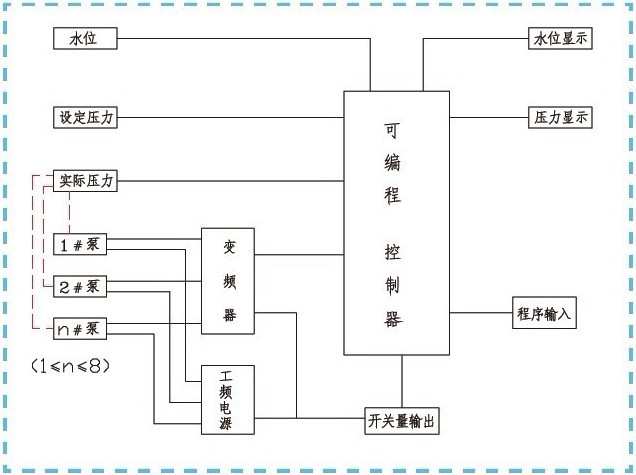

本系統通過智能中央處理器進行PID控制。出水管網上的壓力變送器對水壓進行采樣，將壓力信號轉變?yōu)橄鄳?yīng)的電信號，并傳送到PLC，PLC接收管網的實際壓力信號與用戶設定的壓力值進行比較，利用偏差值控制變頻器的輸出頻率，以改變電機輸出。當水泵全速運轉時，實際壓力達不到設定壓力，則將變頻泵切換為工頻供電，由變頻器軟啟動另一臺泵。當水泵處于下限頻率運行時，實際壓力大于設定壓力，則自動停止工頻泵，從而達到變量恒壓供水。若用水量極少時，則停止所有主泵，由輔泵與氣壓罐切換工作。其控制系統圖如下：

當生活、消防共用一套設備時，具體解決方案為：用戶設定管網高低兩個不同壓力值。平時設備運行在某一個壓力值（可調）時，保持生活恒壓供水。當出現火警時，設備接收火警信號后，馬上變化到另一個壓力值的運行，并關閉生活管網的電動閥，保證消防用水。
