磁致伸縮液位計（利用韋德曼效應原理）

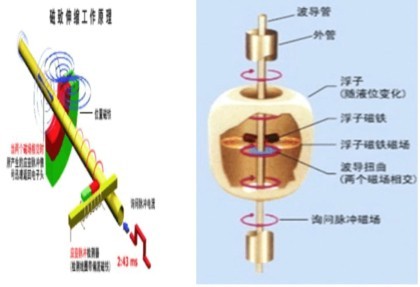

     磁致伸縮液位計是利用韋德曼效應原理（磁致伸縮工作原理），通過現代先進的電子技術手段，精密的計測脈沖波間的時間值，達到精確測量液體液位的目的(如下圖)。這一方式原理生產的液位計是目前測量液位領域最為精確、簡單，性能穩定、可靠、成熟的產品。尤其是在小量程、常溫、常壓這類普通環境下更獨具優勢，是其它測量方法不可比的。

2、結構：
      磁致伸縮液位計由電子變送器、介面浮子、探桿、顯示儀表共四部分組成。前三部份是必須配套選購的。顯示儀表根據使用目的確定，可選購，也可用普通電腦代替，安裝我司提供的配套軟件（或用戶訂制軟件）可實現集中顯示（或單獨顯示）與控制。“探標”桿長度根據用戶使用量程定制。在有防爆要求的環境場合使用本儀器，供電回路需配接安全柵。
也可選購本公司生產的本安防爆等級的安全電源。

二、特點

1、高穩定性、高可靠性、高精度；
2、結構精巧，安裝簡單、方便、免維護；
3、防電磁干擾，防液體波動干擾；
4、性價比高：一只傳感器同時可測量?jī)蓚€(gè)或兩個以上介質液位及多點平均溫度。
5、防腐蝕，耐高溫設計，壽命長等。

三、主要性能

量程：0~12500mm；
精度：±0.5mm
分辯率：0.1mm
環境溫度:-25℃~70℃
過程接口：3/4″NPT
安裝接口：螺紋M26*2（M27*2），M28*1.5
電源：DC24V
輸出信號：4~20mA、二線制、三線制、四線制
溫度測量：-35℃~125℃
溫度誤差：±0.5℃
防爆等級：ExiaⅡBT4
通訊：RS-485，RS-232，Modbus，
可配CAN總線或按用戶要求。

四、安裝

典型安裝

A、表頭固定配件安裝：連接螺紋M27*1.5（M28*2）
B、帶活動連接配件安裝：連接螺紋M28*1.5
安裝條件

（1）對于加油站等應用場所的地下臥式罐

●傳感器安裝位置應遠離安裝在罐內的卸油管、潛油泵或自吸泵管路，防止流體
直接沖擊；
●傳感器安裝位置應選擇在油罐縱向的中軸線上，以減小測量死區；
●傳感器安裝位置應選擇靠近檢尺孔，以保證相同的測量基準
●傳感器安裝孔通徑: 應大于浮子的直徑，對加油站要求為DN100mm。

（2）對于油庫、煉化企業等應用場所的地上立式罐

●傳感器安裝位置應遠離進出油（料）口，推薦傳感器安裝位置與進出油（料）口的夾角在45度到135度之間,以防止流體直接沖擊浮子；

●傳感器安裝位置距罐壁應選擇在900mm~1200mm范圍內，即要避免離罐壁太近而造成的測溫不準確，又要避免因靠近罐內由于罐底變形而對液位測量產生不必要的影響；

●由于現行的實際情況是：利用手工檢尺來完成對液位儀測量的初始標定，所以傳感器安裝位置應保持同檢尺孔在同一圓周上，且盡量靠近檢尺孔，以保證兩者的測量基準基本相同。

●對新建罐，要求在罐底的液位儀重錘位置，安裝防沖擋板，上下對心。防沖擋板直徑在
300毫米，高度在200毫米。

（3）對于工業控制帶有攪拌機或介質波動較大的儲罐，應增加防護管或采取旁管式安裝。
(4）對于內浮盤罐

●內浮盤開孔圓心要保證同液位儀安裝孔圓心在同一軸線上；

●內浮盤的開孔直徑≥300mm；

●內浮盤開口處要安裝防濺加長管（100~150mm高），防止油溢出至浮盤上表面。加長管頂部安裝密封膠板，防止油氣揮發。在安裝密封膠板時,應保證密封膠板不會接觸浮子,影響測量的準確性；

●內防濺加長管頂部用雙層密封膠板密封，單層密封膠板按“十”字開口，十字開口長度應保證浮子及重錘通過,單層膠板厚≥4mm。兩層膠板的開口以“米”字形重疊放置安裝。

五、常見故障狀態與解除：

1、當數模轉換模塊指示燈每隔約十秒閃爍一次，該狀態為故障診斷狀態。

解除方法：
請檢查傳感器的數據線連接狀態，確定傳感器供電是否正常（正常供電：22.5~25.5VDC）
。如不正常則更換標準電源或調整至正常狀態。

2、當數模轉換模塊指示燈一長兩短閃爍時，該狀態為無浮子狀態。

解除方法：請查看浮子狀態，或調整傳感器電路板中的可調電位器（104的可調電位器）：

1、順時針調整為調大采樣電壓：
一般在數據能夠采集到，但是數據不穩定，跳動比較大的情況下；

2、逆時針調整為調小采樣電壓：
一般為解決浮子位于傳感器下端而沒有信號輸出的情況下。

3、傳感器故障監測方法

①用RS485通訊器連接數模轉換器的數據端（即數據A,數據B）,波特率：4800，數據位：8
，效驗位：無，停止位：1，發送方式：HEX，接收方式：ASCII ②給傳感器和數模轉換器上電（24VDC），此時串口調試軟件應返回：

例如：

RD:??(16:43:00:171)
：
RD:? 440.2:E505:E507?(16:43:00:421)
其中：440.2為液位浮球高度值，單位為mm（當調節電位器時，以此數值穩定不跳動為準，一般建議在此數值穩定后電位器略向逆時針轉動1/4圈）。E505為界面浮球故障代碼，含義為無浮球（當有界面浮球時顯示高度值，調節電位器時同上）E507為讀溫度錯誤（當有溫度顯示溫度值時）。

※備注：用時，最好使用獨立24V電源，同時遠離電磁干擾，并確保接地良好。

六、產品特點及應用領域

1）產品特點

*內部非接觸式測量
*性能價格比高
*多種輸出方式可供選擇
*防浪涌、防射頻干擾
*不需定期標定和維護
*安裝方便
*高精度、高穩定性、高可靠性
*使用壽命長
*結構精巧、環境適應性強
*本安防爆型
* 隔離防爆型（可選）

2）應用領域（位移）

*伺服液壓油缸活塞位置反饋
*研磨機械位置反饋或預置
*木材加工定位控制
*水輪機導葉開度的檢測與控制
*紙張和塑料薄膜成型
*擠注模具機械
*吹塑
*工程機械
*金屬成型/剪切沖壓
*其它機械定位和位移檢測
*水壩閘門
*伺服汽缸活塞位置反饋或預置
*鑄鍛機床位移控制
*注塑機模板定位與監測
*汽輪機氣阻閥門開度的檢測
*玻璃壓制
*塑料機械改造
*氣動缸
*鋼材滾壓
*食品加工
*船舶舵機伺服系統

3）應用領域（液位）

     可廣泛應用于石油、化工、水利、制藥、食品、飲料等行業的各種液罐的液位計
量和控制，航天加油系統、汽車加油系統、柴油加油系統及各種液壓罐、水文監
測、水處理、酸性、堿性液體等的液位測量與控制。
